功能介绍

上期将集中控制温控器的优势介绍给了大家，这期讲一下温控与时序合并为一体的集中控制设备。同1台机箱可以通过屏幕同时操作温控以及时序，大大降低了人力跟时间成本，在操作上也简便，快捷。我司研发目标：以客户的需求为核心；我司基本理念：“以质量赢得口碑，以诚信赢取市场，以服务取得效益”，这一路走来从未停止，我们始终坚持以“最优良的产品、最优惠的价格、最优质的服务”竭诚为广大客户服务。

下面为温控器触摸屏的部分工作状态图：

修改设定目标值: 使用 [＜] [∧] [∨]调节数值。
保存设定值: 点击 [SET]。
运行/停止该温区: 点击 [运行]/[停止]。
(只在系统处于运行状态时有效)。

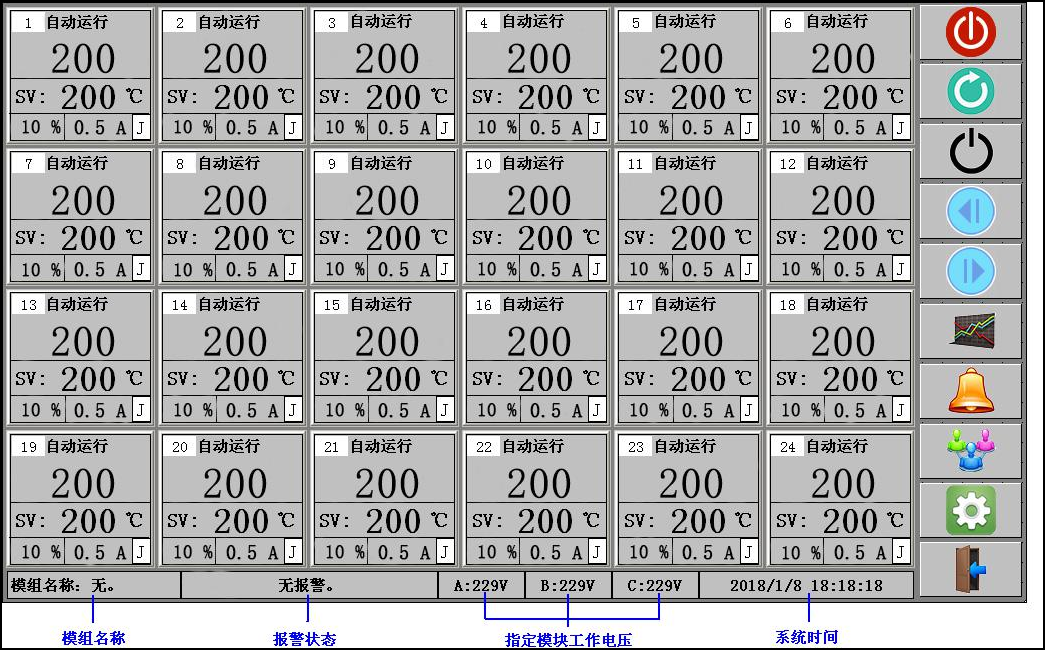

1.温度的修改：打开显示器后显示的画面如图所示，每个温区显示的编号在左上角，每个温区的可视窗口信息为：

① 运行的状态，如自动运行、待机运行、感温线断线、加热器断线等

② 测量的实际值温度

③ SV设定的目标值温度

④ 输出的功率

⑤ 实时电流检测

修改温度的方式直接点击想要修改的温区，上下调节然后点击SET键即可完成

2.一键运行：点击最右上方的红色按钮直接一键启动，所有的温区同时工作。

3.JK型的修改：首先登录系统，输入密码87654321，之后进入到群组功能，然后进行设置。

4.摄氏度与华氏度切换：首先登录系统，输入密码87654321，之后进入到群组功能，然后进行设置。

5.待机运行：点击进入待机状态使全部温度控制区段运行在待机模式。 在待机模式下，控制目标值为设定目标值的 70%。

[上页]: 用于查看前一页。

[下页]: 用于查看下一页//这个显示的窗口可为时序窗口，点击切换时序的窗口。

[曲线]: 用于查看实时或历史升温的数据曲线。

[报警]: 用于查看报警记录。

[群组]: 进入群组参数设置如修改全部温区的温度值和模组文件管理。

[设置]: 用于进入系统设置。

[登录]/[注销]: 用于登录/注销系统，以便得到不同的操作权限。初始工程师的登录密码为87654321。

一键修改全部的温区以及JK型：首先进入到登录系统输入密码87654321.然后点击群组设置可以一键修改所有温区的温度值，以及JK型。

4. 时序的切换，点击时序窗口进入时序页面如下图所示：

[运行] (绿色)/[停止] (红色): 启动或停止温度和时序控制的所有区段；
在停机状态，显示“运行”；在运行状态，显示“停止”。

[自控]: 使全部温度控制区段运行在自动控制模式。使全部针阀时序控制区段运行在手动控制模式。

[手控]: 在手动控制模式，每个阀门可以手动打开或关闭。

[温度]: 切换到温度控制的界面。

[曲线]: 用于查看所有阀门的打开/关闭时序设置。

[群组]: 进入群组参数设置、模组文件管理、操作语言选择界面。

[测试]: 用于模拟触发输入信号测试所有阀门的控制。

[登录]/[注销]: 用于登录/注销系统，以便得到不同的操作权限。

⑴ 阀门序号。

⑵ 工作状态。

⑶ 阀门状态: 打开，关闭或 OFF(设置为 OFF 时)。

⑷ 控制模式:  自动控制/手动控制。

在手动控制模式，做手动开/关阀门按键使用。

⑸ 触发信号指示灯: 绿色—无信号, 红色—有信号。

⑹ 输出信号: 24V 或 220V (在模块上选择)。

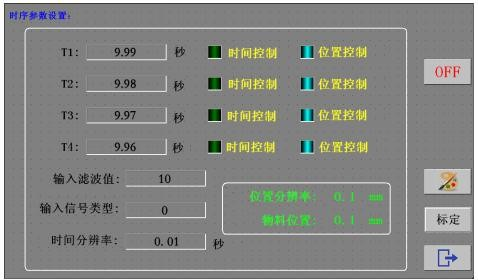

时间控制器的时间设置：如果需要修改点位T1~T4的时间，首先要登录系统输入密码87654321，然后再点进需要设定的点位然后进行修改，由于出厂的设定的时间分辨率是0.01秒，如果设置超过10秒的需要将时间的分辨率调为0.1秒。如果需要选择相应的颜色可以点击标定进行设置。
